前言

蠟（là）粉是粉末塗料常用的助劑，主要起到增硬耐（nài）磨，脫氣消泡的作（zuò）用，常用的品種（zhǒng）有聚乙烯蠟（là），聚（jù）丙烯蠟，聚酰（xiān）胺蠟，聚四氟乙烯蠟等。不同規格的（de）蠟粉（fěn）在粉末塗（tú）料中有不同的表現，在抗劃性，塗膜硬度，爽滑手感，脫氣性，光澤度，顏色（sè）鮮映（yìng）性，紋理效果，轉印撕紙（zhǐ），銀粉排列，對印刷或者重塗的影響等方麵均有區別。

實驗目的

為了仔細研究不同種類的（de）蠟粉在粉末塗料體係中的作用（yòng）機理，蠟粉從蠟粉與粉末塗料其他原（yuán）材料的相互作用角度出發進行（háng）了（le）一係列實驗（yàn）。本文主要分析不同蠟粉對聚酯粘度的影響。

粉末塗料用聚酯最基本的（de）指（zhǐ）標有酸值，粘度，Tg 值（zhí）。蠟粉的（de）加入不會影響聚酯的酸值，但對聚酯的（de）粘度和Tg 值有（yǒu）一定（dìng）的影響。本文選取帝斯曼的4140（6:4 混合型）和4900（TGIC固（gù）化型，94：6）作為基礎材料進行實驗。

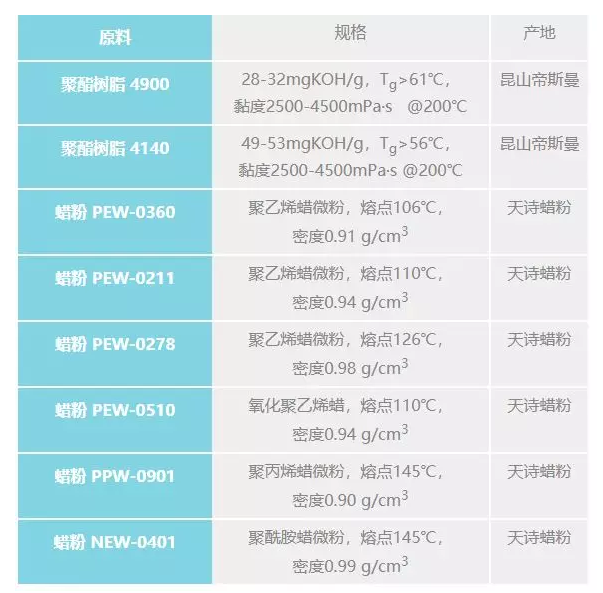

實驗材（cái）料

實驗方（fāng）法

在（zài）160度下，利用旋轉粘度計測量不同品種不（bú）同比例的蠟粉（fěn）添加到聚酯樹脂中後，對聚酯樹脂粘度的（de）影響，蠟粉添加量為聚酯樹脂的1%，2%，4%。

選擇在160度條件下測量粘度，主要出發點是考慮蠟粉在這個溫度下已經完全融化，而粉末塗料的膠化過程還沒有完全開始（shǐ），是（shì）希望探索在蠟粉在粉末塗料（liào）膠化（huà）溫度之前對聚酯樹脂粘（zhān）度的影響。

蠟粉的選（xuǎn）擇包（bāo）括聚乙烯蠟，氧化聚乙烯蠟，聚丙烯蠟和（hé）聚酰胺蠟，其中聚乙烯蠟選擇了低密度聚乙烯（xī）蠟（密度0.90-0.93 g/cm3），中密度聚（jù）乙（yǐ）烯蠟（密度0.94-0.96 g/cm3），高密度聚乙烯蠟（密度0.99-0.99 g/cm3）三種。這幾種規（guī）格的（de）蠟粉在粉末塗料的生產實踐中當中具有相當的代表性。

實驗數據

聚酯樹脂（zhī）4900添加（jiā）蠟粉的黏度數據（jù）如下：

聚酯樹脂4900添加蠟粉的（de）黏度數據:

結論（lùn）

蠟粉的加入（rù）基本對粉末塗料用聚酯樹脂都有一定（dìng）的降粘作（zuò）用，降粘程度隨不（bú）同的蠟粉及不同的聚酯品種有較大的差異。

聚酰胺蠟NEW-0401對聚酯的降黏性很好，氧化聚乙烯蠟PEW-0510對聚酯的降（jiàng）黏性較好，不同規格的聚乙烯蠟對聚酯的降黏性作用相差很大，中密度聚乙烯蠟粉PEW-0211降黏性較好，高密度聚（jù）乙烯蠟（là）PEW-0278在聚酯4140中（zhōng）降（jiàng）黏性尚好但在聚酯4900中降（jiàng）黏（nián）性較差，低密度聚乙（yǐ）烯蠟PEW-0360在（zài）聚酯4900中降（jiàng）黏性尚好但（dàn）在聚酯4140中降黏性較（jiào）差。聚丙烯蠟PPW-0901在160°時可能存在未完全溶（róng）解的情況，實驗顯示在160°時基本不具備降黏能力。
